Montagewinkel Größe 4 für Spannelement WS 38-45, Stahl blau lackiert (14080401)
70,99 €
Sofort verfügbar, Lieferzeit: 2 - 4 Tage
Produktinformationen "Montagewinkel Größe 4 für Spannelement WS 38-45, Stahl blau lackiert (14080401)"
Der Montagewinkel Größe 4 (Typ WS 38-45) ermöglicht die einfache und sichere Befestigung Ihres Spannelements, Kettenspannrads oder Umlenkrads an der Maschine. Er ist aus robustem Stahl gefertigt und blau lackiert.
Die Mittelbohrung A dient zur Befestigung mit der zentralen Schraube des Spannelements. Die Montage ist wahlweise an der Vorderseite oder an der Rückseite des Winkels möglich. So passen Sie den Winkel flexibel an Ihre Einbausituation an. Die beiden oberen Bohrungen B stehen bei einer anderweitigen Verwendung des Winkels zur Verfügung.
Ihre Vorteile
- Einfache Montage von Spannelementen, Kettenspannrädern und Umlenkrädern
- Flexible Befestigung an der Vorder- oder Rückseite
- Stabile Ausführung aus Stahl mit 8 mm Wandung
- Lackierte Oberfläche in Blau
- Zusätzliche Bohrungen für andere Einsatzzwecke

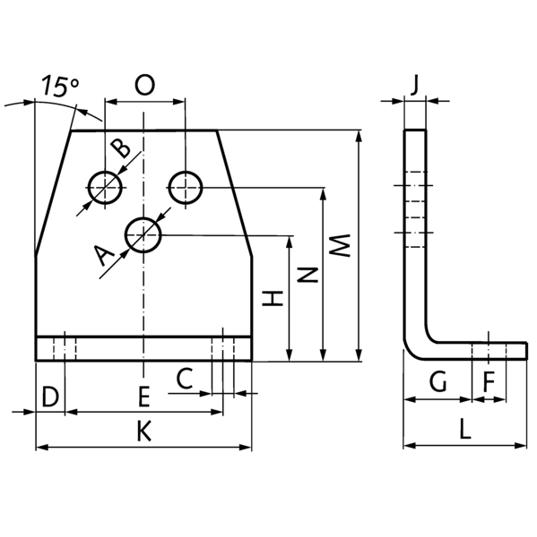

Technische Daten
- Artikelnummer: 14080401
- Material: Stahl
- Oberfläche: Lackiert, blau
- Für Größe (Spannelement): 4
- Typ: WS 38-45
- Wandung [J]: 8 mm
- Länge bis zum Langloch [G]: 21 mm
- Lochdurchmesser Mittelbohrung [A]: 16,5 mm
- Lochdurchmesser obere Bohrungen [B]: 12,5 mm
- Breite des Langloches [C]: 14 mm
- Abstand zur Achsmitte des Langlochs [D]: 15 mm
- Lochabstand der Langlöcher [E]: 80 mm
- Länge des Langloches [F]: 24 mm
- Achsabstand zur Mittelbohrung [H]: 66 mm
- Gesamtbreite [K]: 110 mm
- Gesamtlänge [L]: 55 mm
- Gesamthöhe [M]: 116 mm
- Achsabstand zu oberen Bohrungen [N]: 85 mm
- Lochabstand der oberen Bohrungen [O]: 35 mm
- Gewicht: 0,94 kg
| Abstand zur Achsmitte des Langlochs [D]: | 15 [mm] |
|---|---|
| Achsabstand zu oberen Bohrungen [N]: | 85 [mm] |
| Achsabstand zur Mittelbohrung [H]: | 66 [mm] |
| Breite des Langloches [C]: | 14 [mm] |
| Für Größe [Spannelement]: | 4 |
| Gesamtbreite [K]: | 110 [mm] |
| Gesamthöhe [M]: | 116 [mm] |
| Gesamtlänge [L]: | 55 [mm] |
| Gewicht: | 0,94 [kg] |
| Lochabstand der Langlöcher [E]: | 80 [mm] |
| Lochabstand der oberen Bohrungen [O]: | 35 [mm] |
| Lochdurchmesser Mittelbohrung [A]: | 16,5 [mm] |
| Lochdurchmesser obere Bohrungen [B]: | 12,5 [mm] |
| Länge bis zum Langloch [G]: | 21 [mm] |
| Länge des Langloches [F]: | 24 [mm] |
| Material: | Stahl |
| Oberfläche: | Lackiert |
| Typ [Type]: | WS 38-45 |
| Wandung [J]: | 8 [mm] |
