Montagewinkel Größe 4 aus Stahl verzinkt | für Spannelemente & Kettenspannräder | A20 | 14080412
46,99 €
Sofort verfügbar, Lieferzeit: 2 - 4 Tage
Produktinformationen "Montagewinkel Größe 4 aus Stahl verzinkt | für Spannelemente & Kettenspannräder | A20 | 14080412"
Der Montagewinkel Größe 4 (A20) aus verzinktem Stahl (C45) sorgt für eine einfache und stabile Befestigung von Spannelementen, Kettenspannrädern und Umlenkrädern an Ihrer Maschine. Dank der robusten Bauweise mit 8 mm Wandung und der korrosionsschützenden Verzinkung ist er für den dauerhaften Einsatz im Maschinen- und Anlagenbau ausgelegt.
Ihre Vorteile auf einen Blick
- Einfache Montage: Das Spannelement wird mit der zentralen Schraube in der Mittelbohrung A (Ø 20,5 mm) befestigt.
- Flexibel: Die Montage ist wahlweise an der Vorder- oder Rückseite des Winkels möglich.
- Vielseitig nutzbar: Die beiden oberen Bohrungen B (Ø 12,5 mm) stehen bei anderweitiger Verwendung des Winkels zur Verfügung.
- Robust und langlebig: Stahl C45 mit verzinkter Oberfläche für guten Korrosionsschutz.
- Passend für Größe 4: Abgestimmt auf Spannelemente der Größe 4.

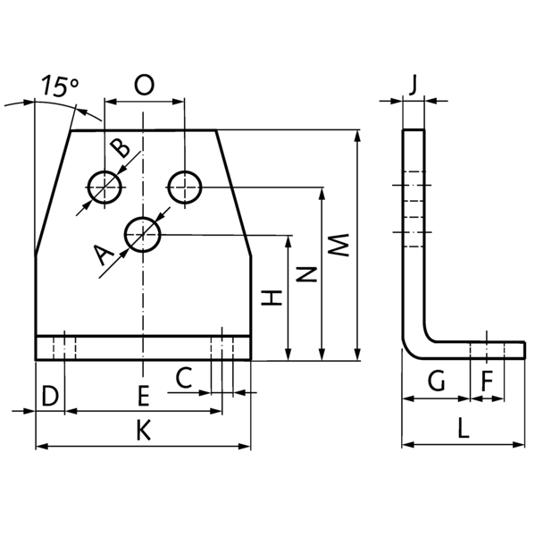

Technische Daten
- Artikelnummer: 14080412
- Werkstoff: Stahl (C45)
- Oberfläche: verzinkt
- Für Größe (Spannelement): 4
- Lochdurchmesser Mittelbohrung [A]: 20,5 mm
- Lochdurchmesser obere Bohrungen [B]: 12,5 mm
- Breite des Langloches [C]: 14 mm
- Abstand zur Achsmitte des Langlochs [D]: 15 mm
- Lochabstand der Langlöcher [E]: 80 mm
- Länge des Langloches [F]: 24 mm
- Länge bis zum Langloch [G]: 21 mm
- Achsabstand zur Mittelbohrung [H]: 66 mm
- Wandung [J]: 8 mm
- Gesamtbreite [K]: 110 mm
- Gesamtlänge [L]: 55 mm
- Gesamthöhe [M]: 116 mm
- Achsabstand zu oberen Bohrungen [N]: 85 mm
- Lochabstand der oberen Bohrungen [O]: 35 mm
- Gewicht: 0,94 kg
Setzen Sie auf eine solide Lösung für die sichere Montage Ihrer Spannelemente und bestellen Sie den Montagewinkel Größe 4 noch heute.
| Abstand zur Achsmitte des Langlochs [D]: | 15 [mm] |
|---|---|
| Achsabstand zu oberen Bohrungen [N]: | 85 [mm] |
| Achsabstand zur Mittelbohrung [H]: | 66 [mm] |
| Breite des Langloches [C]: | 14 [mm] |
| Für Größe [Spannelement]: | 4 |
| Gesamtbreite [K]: | 110 [mm] |
| Gesamthöhe [M]: | 116 [mm] |
| Gesamtlänge [L]: | 55 [mm] |
| Gewicht: | 0,94 [kg] |
| Lochabstand der Langlöcher [E]: | 80 [mm] |
| Lochabstand der oberen Bohrungen [O]: | 35 [mm] |
| Lochdurchmesser Mittelbohrung [A]: | 20,5 [mm] |
| Lochdurchmesser obere Bohrungen [B]: | 12,5 [mm] |
| Länge bis zum Langloch [G]: | 21 [mm] |
| Länge des Langloches [F]: | 24 [mm] |
| Material: | Stahl (C45) |
| Oberfläche: | Verzinkt |
| Wandung [J]: | 8 [mm] |
