Montagewinkel Größe 4, Stahl C45 verzinkt – für Spannelemente & Kettenspannräder (Art. 14080411)
Regulärer Preis:
46,99 €
Sofort verfügbar, Lieferzeit: 2 - 4 Tage
Produktnummer:
GKZULMX5W49615N
Produktinformationen "Montagewinkel Größe 4, Stahl C45 verzinkt – für Spannelemente & Kettenspannräder (Art. 14080411)"
Der Montagewinkel Größe 4 aus verzinktem Stahl (C45) ermöglicht die einfache und stabile Montage eines Spannelements, Kettenspannrads oder Umlenkrads an Ihrer Maschine. Dank der robusten Bauweise und des Korrosionsschutzes eignet er sich für den dauerhaften Einsatz im Maschinen- und Anlagenbau.
Ihre Vorteile auf einen Blick
- Einfache Montage: Die Mittelbohrung (A) nimmt die zentrale Schraube des Spannelements auf.
- Flexibel einsetzbar: Die Montage erfolgt wahlweise an der Vorderseite oder der Rückseite des Winkels.
- Zusätzliche Bohrungen: Die beiden oberen Bohrungen (B) stehen bei anderweitiger Verwendung des Winkels zur Verfügung.
- Langlöcher zur Justierung: Die Langlöcher erleichtern die Ausrichtung und Befestigung an der Maschine.
- Langlebig: Stahl C45 mit verzinkter Oberfläche bietet hohe Festigkeit und Schutz vor Korrosion.

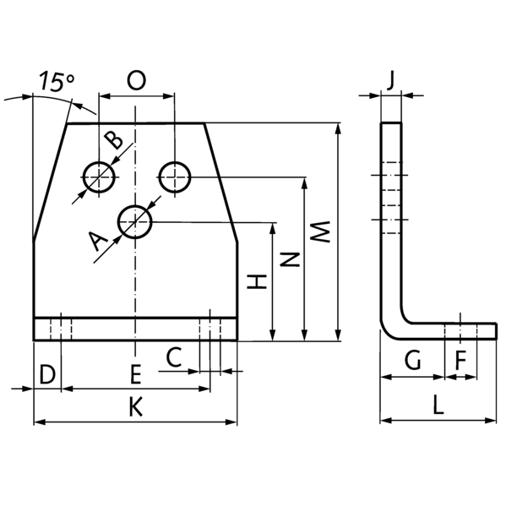

Technische Daten
- Artikelnummer: 14080411
- Material: Stahl (C45)
- Oberfläche: verzinkt
- Passend für Spannelement Größe: 4
- Gesamtbreite [K]: 110 mm
- Gesamtlänge [L]: 55 mm
- Gesamthöhe [M]: 116 mm
- Wandung [J]: 8 mm
- Lochdurchmesser Mittelbohrung [A]: 16,5 mm
- Lochdurchmesser obere Bohrungen [B]: 12,5 mm
- Achsabstand zur Mittelbohrung [H]: 66 mm
- Achsabstand zu oberen Bohrungen [N]: 85 mm
- Lochabstand der oberen Bohrungen [O]: 35 mm
- Breite des Langloches [C]: 14 mm
- Länge des Langloches [F]: 24 mm
- Abstand zur Achsmitte des Langlochs [D]: 15 mm
- Lochabstand der Langlöcher [E]: 80 mm
- Länge bis zum Langloch [G]: 21 mm
- Gewicht: 0,94 kg
Bestellen Sie den passenden Montagewinkel für Ihr Spannelement der Größe 4 und sorgen Sie für eine sichere, passgenaue Befestigung.
| Abstand zur Achsmitte des Langlochs [D]: | 15 [mm] |
|---|---|
| Achsabstand zu oberen Bohrungen [N]: | 85 [mm] |
| Achsabstand zur Mittelbohrung [H]: | 66 [mm] |
| Breite des Langloches [C]: | 14 [mm] |
| Für Größe [Spannelement]: | 4 |
| Gesamtbreite [K]: | 110 [mm] |
| Gesamthöhe [M]: | 116 [mm] |
| Gesamtlänge [L]: | 55 [mm] |
| Gewicht: | 0,94 [kg] |
| Lochabstand der Langlöcher [E]: | 80 [mm] |
| Lochabstand der oberen Bohrungen [O]: | 35 [mm] |
| Lochdurchmesser Mittelbohrung [A]: | 16,5 [mm] |
| Lochdurchmesser obere Bohrungen [B]: | 12,5 [mm] |
| Länge bis zum Langloch [G]: | 21 [mm] |
| Länge des Langloches [F]: | 24 [mm] |
| Material: | Stahl (C45) |
| Oberfläche: | Verzinkt |
| Wandung [J]: | 8 [mm] |
