Montagewinkel Größe 3 verzinkt | Stahl C45 für Spannelemente & Kettenspannräder | Art. 14080311
Regulärer Preis:
39,99 €
Sofort verfügbar, Lieferzeit: 2 - 4 Tage
Produktnummer:
YUD9O81351C8R9F
Produktinformationen "Montagewinkel Größe 3 verzinkt | Stahl C45 für Spannelemente & Kettenspannräder | Art. 14080311"
Der Montagewinkel Größe 3 aus verzinktem Stahl (C45) sorgt für eine einfache und stabile Befestigung von Spannelementen, Kettenspannrädern und Umlenkrädern an Ihrer Maschine. Dank der robusten Bauweise mit 8 mm Wandstärke eignet er sich für den zuverlässigen Einsatz im Maschinen- und Anlagenbau.
Ihre Vorteile auf einen Blick
- Einfache Montage: Die Mittelbohrung A (Ø 12,5 mm) nimmt die zentrale Schraube des Spannelements auf.
- Flexibel einsetzbar: Das Spannelement kann wahlweise an der Vorder- oder Rückseite des Winkels montiert werden.
- Vielseitig nutzbar: Die beiden oberen Bohrungen B (Ø 10,5 mm) stehen bei anderweitiger Verwendung des Winkels zur Verfügung.
- Langlöcher zur Justierung: Die Langlöcher ermöglichen eine flexible Anpassung an Ihre Maschine.
- Robust und langlebig: Hochwertiger Stahl C45 mit verzinkter Oberfläche für zuverlässigen Korrosionsschutz.

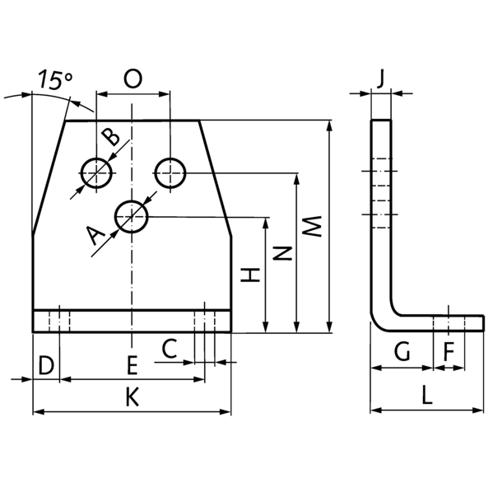

Technische Daten
- Werkstoff: Stahl (C45), verzinkt
- Passend für Spannelement Größe: 3
- Lochdurchmesser Mittelbohrung [A]: 12,5 mm
- Lochdurchmesser obere Bohrungen [B]: 10,5 mm
- Breite des Langloches [C]: 11,5 mm
- Abstand zur Achsmitte des Langlochs [D]: 12,5 mm
- Lochabstand der Langlöcher [E]: 65 mm
- Länge des Langloches [F]: 21,5 mm
- Länge bis zum Langloch [G]: 21 mm
- Achsabstand zur Mittelbohrung [H]: 57 mm
- Wandung [J]: 8 mm
- Gesamtbreite [K]: 90 mm
- Gesamtlänge [L]: 52 mm
- Gesamthöhe [M]: 98 mm
- Achsabstand zu oberen Bohrungen [N]: 75 mm
- Lochabstand der oberen Bohrungen [O]: 25 mm
- Gewicht: 0,66 kg
Bestellen Sie den Montagewinkel Größe 3 jetzt und profitieren Sie von einer soliden, passgenauen Lösung für die Montage Ihrer Spannelemente.
| Abstand zur Achsmitte des Langlochs [D]: | 12,5 [mm] |
|---|---|
| Achsabstand zu oberen Bohrungen [N]: | 75 [mm] |
| Achsabstand zur Mittelbohrung [H]: | 57 [mm] |
| Breite des Langloches [C]: | 11,5 [mm] |
| Für Größe [Spannelement]: | 3 |
| Gesamtbreite [K]: | 90 [mm] |
| Gesamthöhe [M]: | 98 [mm] |
| Gesamtlänge [L]: | 52 [mm] |
| Gewicht: | 0,66 [kg] |
| Lochabstand der Langlöcher [E]: | 65 [mm] |
| Lochabstand der oberen Bohrungen [O]: | 25 [mm] |
| Lochdurchmesser Mittelbohrung [A]: | 12,5 [mm] |
| Lochdurchmesser obere Bohrungen [B]: | 10,5 [mm] |
| Länge bis zum Langloch [G]: | 21 [mm] |
| Länge des Langloches [F]: | 21,5 [mm] |
| Material: | Stahl (C45) |
| Oberfläche: | Verzinkt |
| Wandung [J]: | 8 [mm] |
