Montagewinkel Größe 3, Stahl blau lackiert, Typ WS 37-38 für Spannelemente und Kettenspannräder
49,99 €
Sofort verfügbar, Lieferzeit: 2 - 4 Tage
Produktinformationen "Montagewinkel Größe 3, Stahl blau lackiert, Typ WS 37-38 für Spannelemente und Kettenspannräder"
Der Montagewinkel Größe 3 (Typ WS 37-38) ermöglicht die einfache und sichere Befestigung von Spannelementen, Kettenspannrädern und Umlenkrädern an Ihrer Maschine. Er besteht aus robustem Stahl und ist blau lackiert. Die Lackierung sorgt für eine saubere Optik und bietet zusätzlichen Oberflächenschutz.
Vorteile auf einen Blick
- Einfache Montage des Spannelements oder Kettenspannrads bzw. Umlenkrads an der Maschine
- Flexible Befestigung: wahlweise an der Vorderseite oder Rückseite des Winkels
- Stabile Ausführung aus Stahl mit 8 mm Wandung
- Zwei zusätzliche Bohrungen für eine anderweitige Verwendung des Winkels
- Passend für Spannelemente der Größe 3
So funktioniert die Montage

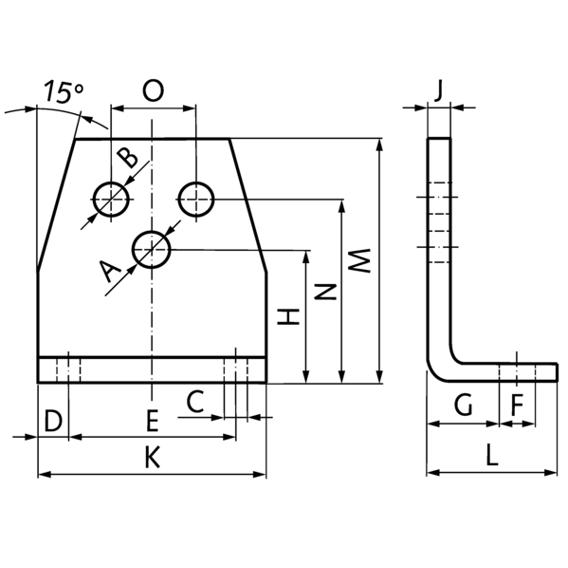

Die Mittelbohrung (A) dient zur Befestigung mit der zentralen Schraube des Spannelements. Die beiden oberen Bohrungen (B) stehen Ihnen bei Bedarf für eine anderweitige Verwendung des Winkels zur Verfügung. Die Langlöcher ermöglichen eine flexible Positionierung an der Maschine.
Technische Daten
- Werkstoff: Stahl
- Oberfläche: blau lackiert
- Für Größe (Spannelement): 3
- Typ: WS 37-38
- Lochdurchmesser Mittelbohrung (A): 12,5 mm
- Lochdurchmesser obere Bohrungen (B): 10,5 mm
- Breite des Langloches (C): 11,5 mm
- Abstand zur Achsmitte des Langlochs (D): 12,5 mm
- Lochabstand der Langlöcher (E): 65 mm
- Länge des Langloches (F): 21,5 mm
- Länge bis zum Langloch (G): 21 mm
- Achsabstand zur Mittelbohrung (H): 57 mm
- Wandung (J): 8 mm
- Gesamtbreite (K): 90 mm
- Gesamtlänge (L): 52 mm
- Gesamthöhe (M): 98 mm
- Achsabstand zu oberen Bohrungen (N): 75 mm
- Lochabstand der oberen Bohrungen (O): 25 mm
- Gewicht: 0,66 kg
Bestellen Sie den passenden Montagewinkel für Ihr Spannelement der Größe 3 und sorgen Sie für eine zuverlässige, einfache Montage.
| Abstand zur Achsmitte des Langlochs [D]: | 12,5 [mm] |
|---|---|
| Achsabstand zu oberen Bohrungen [N]: | 75 [mm] |
| Achsabstand zur Mittelbohrung [H]: | 57 [mm] |
| Breite des Langloches [C]: | 11,5 [mm] |
| Für Größe [Spannelement]: | 3 |
| Gesamtbreite [K]: | 90 [mm] |
| Gesamthöhe [M]: | 98 [mm] |
| Gesamtlänge [L]: | 52 [mm] |
| Gewicht: | 0,66 [kg] |
| Lochabstand der Langlöcher [E]: | 65 [mm] |
| Lochabstand der oberen Bohrungen [O]: | 25 [mm] |
| Lochdurchmesser Mittelbohrung [A]: | 12,5 [mm] |
| Lochdurchmesser obere Bohrungen [B]: | 10,5 [mm] |
| Länge bis zum Langloch [G]: | 21 [mm] |
| Länge des Langloches [F]: | 21,5 [mm] |
| Material: | Stahl |
| Oberfläche: | Lackiert |
| Typ [Type]: | WS 37-38 |
| Wandung [J]: | 8 [mm] |
