Montagewinkel Größe 2, Stahl verzinkt – für Spannelemente & Kettenspannräder (Art. 14080211)
25,99 €
Sofort verfügbar, Lieferzeit: 2 - 4 Tage
Produktinformationen "Montagewinkel Größe 2, Stahl verzinkt – für Spannelemente & Kettenspannräder (Art. 14080211)"
Der Montagewinkel Größe 2 aus verzinktem Stahl (C45) sorgt für eine einfache und stabile Befestigung von Spannelementen, Kettenspannrädern und Umlenkrädern an Ihrer Maschine. Die robuste Ausführung mit korrosionsschützender Verzinkung eignet sich für den dauerhaften Einsatz in Industrie und Maschinenbau.
Ihre Vorteile auf einen Blick
- Einfache Montage des Spannelements über die zentrale Schraube in der Mittelbohrung A
- Flexible Befestigung wahlweise an der Vorder- oder Rückseite des Winkels
- Zusätzliche Bohrungen B für eine anderweitige Verwendung des Winkels
- Langlöcher für eine bequeme Positionierung und Justierung
- Hochwertiger Werkstoff: Stahl C45, verzinkt, für zuverlässigen Korrosionsschutz
- Passend für Spannelemente der Größe 2

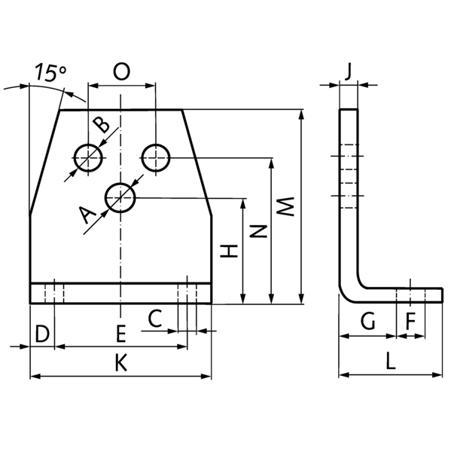

Technische Daten
- Material: Stahl (C45)
- Oberfläche: verzinkt
- Für Größe (Spannelement): 2
- Lochdurchmesser Mittelbohrung [A]: 10,5 mm
- Lochdurchmesser obere Bohrungen [B]: 8,5 mm
- Breite des Langloches [C]: 9,5 mm
- Abstand zur Achsmitte des Langlochs [D]: 10 mm
- Lochabstand der Langlöcher [E]: 50 mm
- Länge des Langloches [F]: 15,5 mm
- Länge bis zum Langloch [G]: 16,5 mm
- Achsabstand zur Mittelbohrung [H]: 43 mm
- Wandung [J]: 6 mm
- Gesamtbreite [K]: 70 mm
- Gesamtlänge [L]: 38 mm
- Gesamthöhe [M]: 74 mm
- Achsabstand zu oberen Bohrungen [N]: 55 mm
- Lochabstand der oberen Bohrungen [O]: 20 mm
- Gewicht: 0,3 kg
Setzen Sie auf eine solide Lösung für die Montage Ihres Spannelements – bestellen Sie den Montagewinkel Größe 2 in verzinktem Stahl und profitieren Sie von einer schnellen, sicheren Installation.
| Abstand zur Achsmitte des Langlochs [D]: | 10 [mm] |
|---|---|
| Achsabstand zu oberen Bohrungen [N]: | 55 [mm] |
| Achsabstand zur Mittelbohrung [H]: | 43 [mm] |
| Breite des Langloches [C]: | 9,5 [mm] |
| Für Größe [Spannelement]: | 2 |
| Gesamtbreite [K]: | 70 [mm] |
| Gesamthöhe [M]: | 74 [mm] |
| Gesamtlänge [L]: | 38 [mm] |
| Gewicht: | 0,3 [kg] |
| Lochabstand der Langlöcher [E]: | 50 [mm] |
| Lochabstand der oberen Bohrungen [O]: | 20 [mm] |
| Lochdurchmesser Mittelbohrung [A]: | 10,5 [mm] |
| Lochdurchmesser obere Bohrungen [B]: | 8,5 [mm] |
| Länge bis zum Langloch [G]: | 16,5 [mm] |
| Länge des Langloches [F]: | 15,5 [mm] |
| Material: | Stahl (C45) |
| Oberfläche: | Verzinkt |
| Wandung [J]: | 6 [mm] |
