Montagewinkel Größe 2, Stahl blau lackiert, Typ WS 18-27 | Befestigung für Spannelemente (14080201)
33,99 €
Sofort verfügbar, Lieferzeit: 2 - 4 Tage
Produktinformationen "Montagewinkel Größe 2, Stahl blau lackiert, Typ WS 18-27 | Befestigung für Spannelemente (14080201)"
Der Montagewinkel Größe 2 (Typ WS 18-27) aus robustem Stahl, blau lackiert, ermöglicht die einfache und sichere Montage von Spannelementen sowie Kettenspannrädern und Umlenkrädern an Ihrer Maschine.
Die Mittelbohrung A (Ø 10,5 mm) dient zur Befestigung mit der zentralen Schraube des Spannelements. Die Montage ist wahlweise an der Vorderseite oder Rückseite des Winkels möglich, so passt er sich flexibel an Ihre Einbausituation an. Die beiden oberen Bohrungen B (Ø 8,5 mm) stehen bei anderweitiger Verwendung des Winkels zur Verfügung.
Ihre Vorteile
- Einfache Montage von Spannelement, Kettenspannrad oder Umlenkrad
- Wahlweise Montage an Vorder- oder Rückseite
- Stabile Ausführung aus Stahl mit 6 mm Wandung
- Blau lackierte Oberfläche für zusätzlichen Schutz
- Zusätzliche Bohrungen für vielseitige Einsatzmöglichkeiten

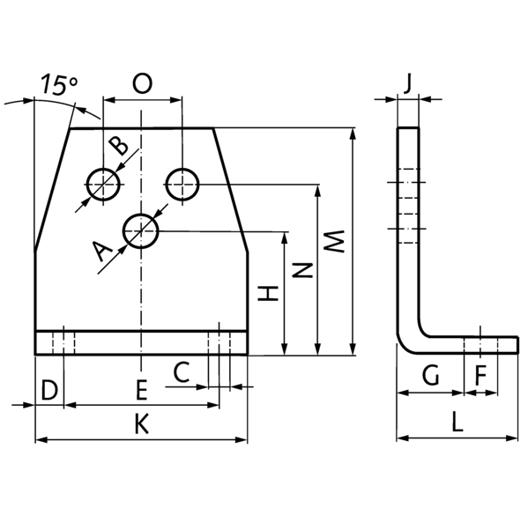

Technische Daten
- Artikelnummer: 14080201
- Werkstoff: Stahl, blau lackiert
- Passend für Spannelement-Größe: 2
- Typ: WS 18-27
- Lochdurchmesser Mittelbohrung (A): 10,5 mm
- Lochdurchmesser obere Bohrungen (B): 8,5 mm
- Breite des Langlochs (C): 9,5 mm
- Abstand zur Achsmitte des Langlochs (D): 10 mm
- Lochabstand der Langlöcher (E): 50 mm
- Länge des Langlochs (F): 15,5 mm
- Länge bis zum Langloch (G): 16,5 mm
- Achsabstand zur Mittelbohrung (H): 43 mm
- Wandung (J): 6 mm
- Gesamtbreite (K): 70 mm
- Gesamtlänge (L): 38 mm
- Gesamthöhe (M): 74 mm
- Achsabstand zu den oberen Bohrungen (N): 55 mm
- Lochabstand der oberen Bohrungen (O): 20 mm
- Gewicht: 0,30 kg
Bestellen Sie jetzt den passenden Montagewinkel für Ihr Spannelement und sorgen Sie für einen sicheren Halt an Ihrer Maschine.
| Abstand zur Achsmitte des Langlochs [D]: | 10 [mm] |
|---|---|
| Achsabstand zu oberen Bohrungen [N]: | 55 [mm] |
| Achsabstand zur Mittelbohrung [H]: | 43 [mm] |
| Breite des Langloches [C]: | 9,5 [mm] |
| Für Größe [Spannelement]: | 2 |
| Gesamtbreite [K]: | 70 [mm] |
| Gesamthöhe [M]: | 74 [mm] |
| Gesamtlänge [L]: | 38 [mm] |
| Gewicht: | 0,30 [kg] |
| Lochabstand der Langlöcher [E]: | 50 [mm] |
| Lochabstand der oberen Bohrungen [O]: | 20 [mm] |
| Lochdurchmesser Mittelbohrung [A]: | 10,5 [mm] |
| Lochdurchmesser obere Bohrungen [B]: | 8,5 [mm] |
| Länge bis zum Langloch [G]: | 16,5 [mm] |
| Länge des Langloches [F]: | 15,5 [mm] |
| Material: | Stahl |
| Oberfläche: | Lackiert |
| Typ [Type]: | WS 18-27 |
| Wandung [J]: | 6 [mm] |
