Montagewinkel Größe 1 für Spannelemente, Stahl blau lackiert, Typ WS 15-18 (Art. 14080101)
Regulärer Preis:
23,99 €
Sofort verfügbar, Lieferzeit: 2 - 4 Tage
Produktnummer:
LM0E636FRER2A26
Produktinformationen "Montagewinkel Größe 1 für Spannelemente, Stahl blau lackiert, Typ WS 15-18 (Art. 14080101)"
Der Montagewinkel Größe 1 (Typ WS 15-18) ermöglicht die einfache und sichere Befestigung von Spannelementen, Kettenspannrädern und Umlenkrädern an Ihrer Maschine. Er ist aus robustem, blau lackiertem Stahl gefertigt und eignet sich für den dauerhaften Einsatz im Maschinen- und Anlagenbau.
Ihre Vorteile
- Einfache Montage: Die Mittelbohrung A (Ø 8,5 mm) dient zur Befestigung mit der zentralen Schraube des Spannelements.
- Flexibel einsetzbar: Die Montage ist wahlweise an der Vorderseite oder der Rückseite des Winkels möglich.
- Zusätzliche Verwendungsmöglichkeiten: Die beiden oberen Bohrungen B (Ø 6,5 mm) stehen bei einer anderweitigen Verwendung des Winkels zur Verfügung.
- Robust und langlebig: Stahl mit 5 mm Wandung und lackierter Oberfläche.
- Kompakt und leicht: Nur 0,15 kg Gewicht bei einer Gesamthöhe von 58 mm.

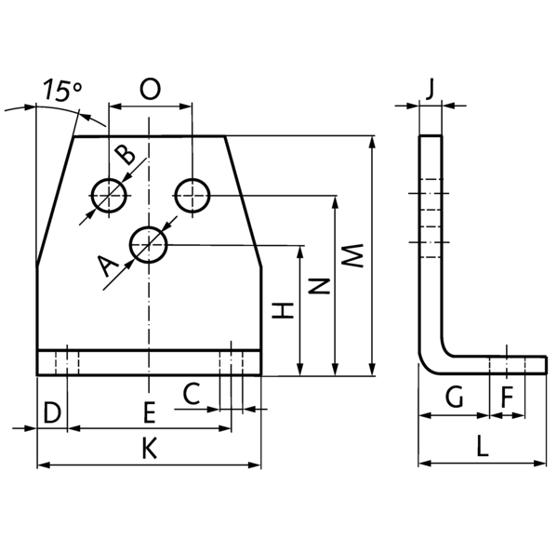

Technische Daten
- Material: Stahl
- Oberfläche: Blau lackiert
- Typ: WS 15-18
- Für Größe (Spannelement): 1
- Lochdurchmesser Mittelbohrung [A]: 8,5 mm
- Lochdurchmesser obere Bohrungen [B]: 6,5 mm
- Breite des Langloches [C]: 7 mm
- Abstand zur Achsmitte des Langlochs [D]: 7,5 mm
- Lochabstand der Langlöcher [E]: 40 mm
- Länge des Langloches [F]: 13 mm
- Länge bis zum Langloch [G]: 13,5 mm
- Achsabstand zur Mittelbohrung [H]: 34 mm
- Wandung [J]: 5 mm
- Gesamtbreite [K]: 55 mm
- Gesamtlänge [L]: 32 mm
- Gesamthöhe [M]: 58 mm
- Achsabstand zu oberen Bohrungen [N]: 44 mm
- Lochabstand der oberen Bohrungen [O]: 12 mm
- Gewicht: 0,15 kg
Bestellen Sie den passenden Montagewinkel für Ihr Spannelement der Größe 1 und sorgen Sie für einen festen und zuverlässigen Sitz an Ihrer Maschine.
| Abstand zur Achsmitte des Langlochs [D]: | 7,5 [mm] |
|---|---|
| Achsabstand zu oberen Bohrungen [N]: | 44 [mm] |
| Achsabstand zur Mittelbohrung [H]: | 34 [mm] |
| Breite des Langloches [C]: | 7 [mm] |
| Für Größe [Spannelement]: | 1 |
| Gesamtbreite [K]: | 55 [mm] |
| Gesamthöhe [M]: | 58 [mm] |
| Gesamtlänge [L]: | 32 [mm] |
| Gewicht: | 0,15 [kg] |
| Lochabstand der Langlöcher [E]: | 40 [mm] |
| Lochabstand der oberen Bohrungen [O]: | 12 [mm] |
| Lochdurchmesser Mittelbohrung [A]: | 8,5 [mm] |
| Lochdurchmesser obere Bohrungen [B]: | 6,5 [mm] |
| Länge bis zum Langloch [G]: | 13,5 [mm] |
| Länge des Langloches [F]: | 13 [mm] |
| Material: | Stahl |
| Oberfläche: | Lackiert |
| Typ [Type]: | WS 15-18 |
| Wandung [J]: | 5 [mm] |
