Montagewinkel Größe 1 aus Stahl verzinkt – für Spannelemente & Kettenspannräder (Art.-Nr. 14080111)
18,99 €
Sofort verfügbar, Lieferzeit: 2 - 4 Tage
Produktinformationen "Montagewinkel Größe 1 aus Stahl verzinkt – für Spannelemente & Kettenspannräder (Art.-Nr. 14080111)"
Der Montagewinkel Größe 1 aus verzinktem Stahl (C45) sorgt für eine einfache und stabile Befestigung von Spannelementen, Kettenspannrädern und Umlenkrädern an Ihrer Maschine. Dank der robusten Bauweise und der korrosionsschützenden Verzinkung ist er für den dauerhaften Einsatz im Maschinen- und Anlagenbau bestens geeignet.
Ihre Vorteile auf einen Blick
- Einfache Montage: Die Mittelbohrung A (Ø 8,5 mm) dient zur Befestigung mit der zentralen Schraube des Spannelements.
- Flexibel einsetzbar: Die Montage kann wahlweise an der Vorderseite oder an der Rückseite des Winkels erfolgen.
- Zusätzliche Bohrungen: Die beiden oberen Bohrungen B (Ø 6,5 mm) können bei einer anderweitigen Verwendung des Winkels genutzt werden.
- Langlöcher zur Justierung: Die Langlöcher (7 x 13 mm) ermöglichen eine flexible Anpassung an Ihre Einbausituation.
- Robust und langlebig: Hochwertiger Stahl C45 mit verzinkter Oberfläche und 5 mm Wandung.

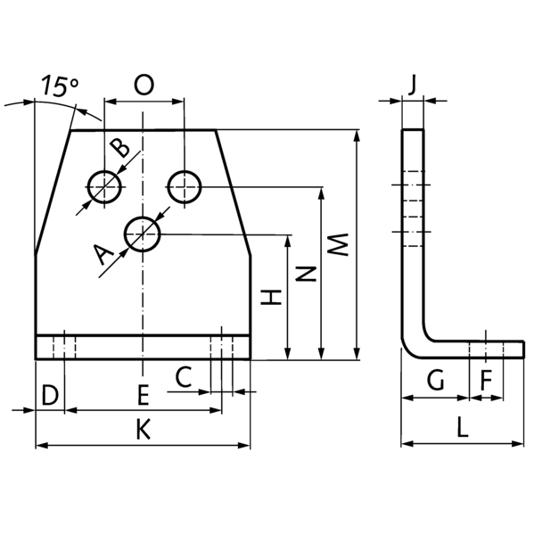

Technische Daten
- Werkstoff: Stahl (C45), verzinkt
- Passend für Spannelement Größe: 1
- Gesamtbreite [K]: 55 mm
- Gesamtlänge [L]: 32 mm
- Gesamthöhe [M]: 58 mm
- Wandung [J]: 5 mm
- Lochdurchmesser Mittelbohrung [A]: 8,5 mm
- Lochdurchmesser obere Bohrungen [B]: 6,5 mm
- Breite des Langloches [C]: 7 mm
- Länge des Langloches [F]: 13 mm
- Abstand zur Achsmitte des Langlochs [D]: 7,5 mm
- Lochabstand der Langlöcher [E]: 40 mm
- Länge bis zum Langloch [G]: 13,5 mm
- Achsabstand zur Mittelbohrung [H]: 34 mm
- Achsabstand zu oberen Bohrungen [N]: 44 mm
- Lochabstand der oberen Bohrungen [O]: 12 mm
- Gewicht: 0,15 kg
Bestellen Sie den passenden Montagewinkel für Ihr Spannelement der Größe 1 und profitieren Sie von einer schnellen, sicheren Montage.
| Abstand zur Achsmitte des Langlochs [D]: | 7,5 [mm] |
|---|---|
| Achsabstand zu oberen Bohrungen [N]: | 44 [mm] |
| Achsabstand zur Mittelbohrung [H]: | 34 [mm] |
| Breite des Langloches [C]: | 7 [mm] |
| Für Größe [Spannelement]: | 1 |
| Gesamtbreite [K]: | 55 [mm] |
| Gesamthöhe [M]: | 58 [mm] |
| Gesamtlänge [L]: | 32 [mm] |
| Gewicht: | 0,15 [kg] |
| Lochabstand der Langlöcher [E]: | 40 [mm] |
| Lochabstand der oberen Bohrungen [O]: | 12 [mm] |
| Lochdurchmesser Mittelbohrung [A]: | 8,5 [mm] |
| Lochdurchmesser obere Bohrungen [B]: | 6,5 [mm] |
| Länge bis zum Langloch [G]: | 13,5 [mm] |
| Länge des Langloches [F]: | 13 [mm] |
| Material: | Stahl (C45) |
| Oberfläche: | Verzinkt |
| Wandung [J]: | 5 [mm] |
