Montagewinkel Größe 0 aus Stahl verzinkt für Spannelemente und Kettenspannräder | Art.-Nr. 14080011
14,99 €
Sofort verfügbar, Lieferzeit: 2 - 4 Tage
Produktinformationen "Montagewinkel Größe 0 aus Stahl verzinkt für Spannelemente und Kettenspannräder | Art.-Nr. 14080011"
Der Montagewinkel Größe 0 ermöglicht die einfache und sichere Befestigung eines Spannelements, Kettenspannrads oder Umlenkrads an Ihrer Maschine. Gefertigt aus robustem, verzinktem Stahl (C45) bietet er dauerhaft zuverlässigen Halt und Schutz vor Korrosion.
Die Mittelbohrung A nimmt die zentrale Schraube des Spannelements auf. Dabei können Sie flexibel entscheiden, ob Sie das Spannelement an der Vorderseite oder an der Rückseite des Winkels montieren. Die beiden oberen Bohrungen B stehen Ihnen zusätzlich zur Verfügung, wenn Sie den Winkel anderweitig einsetzen möchten.
Ihre Vorteile auf einen Blick
- Einfache Montage von Spannelementen und Kettenspannrädern / Umlenkrädern
- Wahlweise Montage an der Vorder- oder Rückseite
- Robuster Werkstoff: Stahl (C45) mit 4 mm Wandung
- Korrosionsschutz durch verzinkte Oberfläche
- Zusätzliche Bohrungen für vielseitige Verwendung
- Kompakt und leicht: nur 0,08 kg

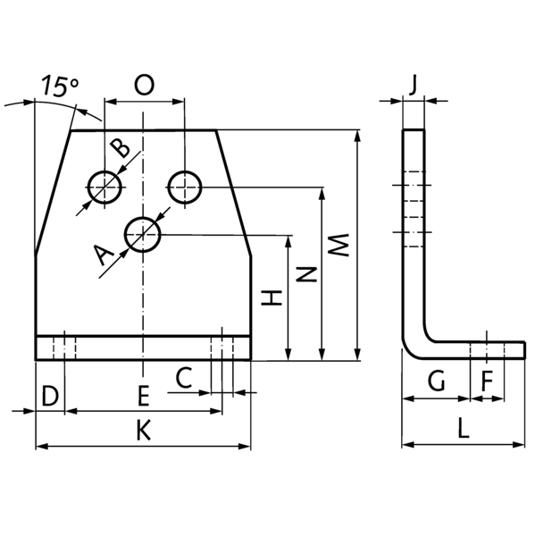

Technische Daten
- Passend für Spannelement-Größe: 0
- Material: Stahl (C45)
- Oberfläche: verzinkt
- Gewicht: 0,08 kg
- Gesamtbreite [K]: 45 mm
- Gesamtlänge [L]: 30 mm
- Gesamthöhe [M]: 46 mm
- Wandung [J]: 4 mm
- Lochdurchmesser Mittelbohrung [A]: 6,5 mm
- Lochdurchmesser obere Bohrungen [B]: 5,5 mm
- Breite des Langloches [C]: 7 mm
- Abstand zur Achsmitte des Langlochs [D]: 7,5 mm
- Lochabstand der Langlöcher [E]: 30 mm
- Länge des Langloches [F]: 13 mm
- Länge bis zum Langloch [G]: 11,5 mm
- Achsabstand zur Mittelbohrung [H]: 27 mm
- Achsabstand zu oberen Bohrungen [N]: 35 mm
- Lochabstand der oberen Bohrungen [O]: 10 mm
Bestellen Sie jetzt den passenden Montagewinkel für Ihr Spannelement der Größe 0 und sorgen Sie für eine stabile, unkomplizierte Installation.
| Abstand zur Achsmitte des Langlochs [D]: | 7,5 [mm] |
|---|---|
| Achsabstand zu oberen Bohrungen [N]: | 35 [mm] |
| Achsabstand zur Mittelbohrung [H]: | 27 [mm] |
| Breite des Langloches [C]: | 7 [mm] |
| Für Größe [Spannelement]: | 0 |
| Gesamtbreite [K]: | 45 [mm] |
| Gesamthöhe [M]: | 46 [mm] |
| Gesamtlänge [L]: | 30 [mm] |
| Gewicht: | 0,08 [kg] |
| Lochabstand der Langlöcher [E]: | 30 [mm] |
| Lochabstand der oberen Bohrungen [O]: | 10 [mm] |
| Lochdurchmesser Mittelbohrung [A]: | 6,5 [mm] |
| Lochdurchmesser obere Bohrungen [B]: | 5,5 [mm] |
| Länge bis zum Langloch [G]: | 11,5 [mm] |
| Länge des Langloches [F]: | 13 [mm] |
| Material: | Stahl (C45) |
| Oberfläche: | Verzinkt |
| Wandung [J]: | 4 [mm] |
