Montagewinkel Größe 0 aus Stahl, blau lackiert (WS 11-15) – Art.-Nr. 14080001
22,99 €
Sofort verfügbar, Lieferzeit: 2 - 4 Tage
Produktinformationen "Montagewinkel Größe 0 aus Stahl, blau lackiert (WS 11-15) – Art.-Nr. 14080001"
Der Montagewinkel Größe 0 ermöglicht die einfache und sichere Befestigung von Spannelementen, Kettenspannrädern und Umlenkrädern an Ihrer Maschine. Dank der robusten Ausführung aus blau lackiertem Stahl ist er langlebig, stabil und zuverlässig im Einsatz.
Die Mittelbohrung A (Ø 6,5 mm) dient zur Befestigung mit der zentralen Schraube des Spannelements. Die Montage kann wahlweise an der Vorderseite oder Rückseite des Winkels erfolgen, sodass Sie flexibel auf die Einbausituation reagieren können. Die beiden oberen Bohrungen B (Ø 5,5 mm) stehen Ihnen bei anderweitiger Verwendung des Winkels zur Verfügung.
Ihre Vorteile auf einen Blick:
- Einfache Montage von Spannelement oder Kettenspannrad / Umlenkrad
- Wahlweise Montage an Vorder- oder Rückseite des Winkels
- Robuster Stahl mit blauer Lackierung
- Zusätzliche Bohrungen für vielseitige Verwendung
- Kompakte Bauform mit nur 0,08 kg Gewicht

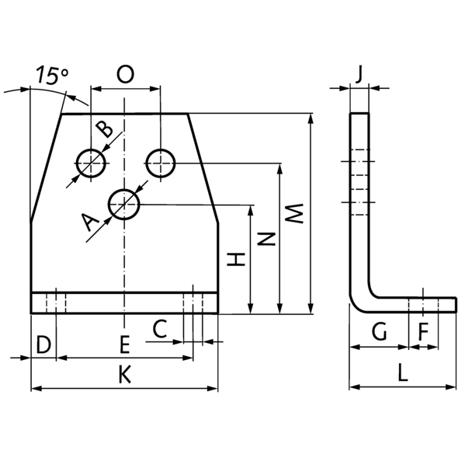

Technische Daten:
- Werkstoff: Stahl, blau lackiert
- Für Größe (Spannelement): 0
- Typ: WS 11-15
- Lochdurchmesser Mittelbohrung A: 6,5 mm
- Lochdurchmesser obere Bohrungen B: 5,5 mm
- Breite des Langloches C: 7 mm
- Abstand zur Achsmitte des Langlochs D: 7,5 mm
- Lochabstand der Langlöcher E: 30 mm
- Länge des Langloches F: 13 mm
- Länge bis zum Langloch G: 11,5 mm
- Achsabstand zur Mittelbohrung H: 27 mm
- Wandung J: 4 mm
- Gesamtbreite K: 45 mm
- Gesamtlänge L: 30 mm
- Gesamthöhe M: 46 mm
- Achsabstand zu oberen Bohrungen N: 35 mm
- Lochabstand der oberen Bohrungen O: 10 mm
- Gewicht: 0,08 kg
Bestellen Sie jetzt den passenden Montagewinkel für Ihr Spannelement der Größe 0 und sorgen Sie für einen festen Sitz an Ihrer Maschine.
| Abstand zur Achsmitte des Langlochs [D]: | 7,5 [mm] |
|---|---|
| Achsabstand zu oberen Bohrungen [N]: | 35 [mm] |
| Achsabstand zur Mittelbohrung [H]: | 27 [mm] |
| Breite des Langloches [C]: | 7 [mm] |
| Für Größe [Spannelement]: | 0 |
| Gesamtbreite [K]: | 45 [mm] |
| Gesamthöhe [M]: | 46 [mm] |
| Gesamtlänge [L]: | 30 [mm] |
| Gewicht: | 0,08 [kg] |
| Lochabstand der Langlöcher [E]: | 30 [mm] |
| Lochabstand der oberen Bohrungen [O]: | 10 [mm] |
| Lochdurchmesser Mittelbohrung [A]: | 6,5 [mm] |
| Lochdurchmesser obere Bohrungen [B]: | 5,5 [mm] |
| Länge bis zum Langloch [G]: | 11,5 [mm] |
| Länge des Langloches [F]: | 13 [mm] |
| Material: | Stahl |
| Oberfläche: | Lackiert |
| Typ [Type]: | WS 11-15 |
| Wandung [J]: | 4 [mm] |
